Земснаряд IHC Beaver 50® оснащён по передовой технологии с деталями особой конструкции, включая:
- Насос Специальный для Фрезы®, который комбинирует большой сферический проход с высокой
- всасывающей способностью и высокой производительностью
- Только один дизельный двигатель, обеспечивающий эффективное энергоснабжение всех
- потребителей, таких как грунтовый насос, гидравлическая установка и сеть 230V
- Направленные на сохранение окружающей среды решения, такие как дизельный двигатель с низким
- уровнем выброса вредных веществ, подшипниками без смазки во всех шкивах на борту
- Улучшенные эксплуатационные свойства в результате применения износостойких частей грунтового
- насоса из так называемого “белого чугуна”, неметаллических шкивов для увеличения срока
- эксплуатации тросов и сокращения вращающегося оборудования
Земснаряд IHC Beaver 50® имеет классификационными свидетельство Бюро Веритас на Класс I, Корпусной Земснаряд — несамоходный.
Земснаряд типа IHC Beaver® широко известен своей прочной конструкцией, надёжной работой и высокой производительностью.
Земснаряд IHC Beaver® может быть разобран для транспортировки автомобильным, железнодорожным или водным транспортом.

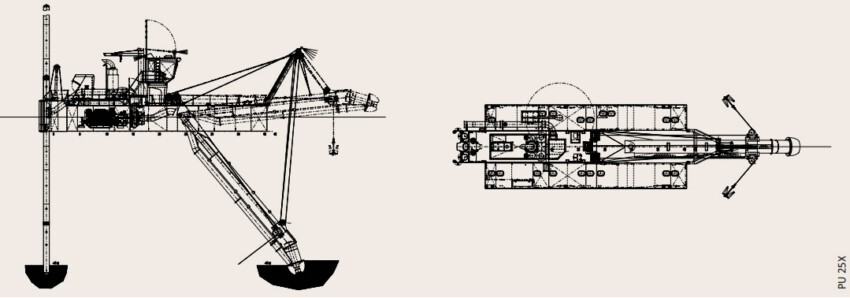

| Главные размерения: | |
| Общая длина, рама поднята | 32.30м |
| Длина по понтонам | 21.65м |
| Ширина | 7.87м |
| Высота борта | 2.44м |
| Боковые понтоны: | 19.00 x 2.40 x 2.42м |
| Средняя осадка с полным бункером | 1.45м |
| Максимальная стандартная глубина разработки | 14.00м |
| Внутренний диаметр всасывающего трубопровода | 550мм |
| Внутренний диаметр напорного трубопровода | 500мм |
| Общая установленная мощность | 1,249кВт |
| Грунтовый насос: | |
| Тип HRCS 1200-250-500, одностенный | |
| Первичный двигатель: Caterpillar 3512B HD-SCAC, развивающий 1,249кВт (1,699лс) длительной мощности при 1,600 об/мин. | |
| Грунтовый насос приводится в действие через комбинированный блок насоса/понижающего редуктора | |
| Сферический проход | 250мм |
| Электроэнергетическая установка: | |
| Напряжение | 24V DC |
| Емкость батарей | >400Ah |
| Напряжение (50Гц) | 230V AC |
| Мощность | 12.5kVA |
| Фреза | |
| Тип 10-CB-AL-1455-180-V04 | |
| Мощность на валу | 170кВт |
| Диаметр | 1,455мм |
| Максимальные обороты | 30об/мин |
| Лебёдки: | |
| (Подъёма рамы/папильонажные) | |
| Тяга троса на 1-м слое | 90/90kN |
| Мaкс. линейная скорость прибл. | 20/20м/мин |
| Диаметр троса | 22мм |
| Диаметр барабана | 457мм |
| Папильонажные тросы | 100м |
| Вес якоря | 500кг |
| Сваи | |
| Длина | 19.00м |
| Диаметр | 559мм |
| Вес | 5,400кг |
| Гидроцилиндры подъёма сваи | |
| Усилие | 262kN |
| Длина хода гидроцилиндра | 2.10м |
| Длина хода сваи (каждый раз в среднем) | 3.30м |
| Ширина прорези с поворотом на 35° в каждую сторону | |
| При макс. глубине разработки | 29.00м |
| При мин. глубине разработки | 36.50м |
| Палубный кран | |
| Грузоподъемность | 30kN |
| Вылет стрелы крана | 3,25м |
КЛАССИФКАЦИЯ:
Бюро Веритас, Класс I корпусной несамоходный земснаряд с примечанием ´Прибрежный район´
РАЗНОЕ:
Принудительная вентиляция машинного отделения.
Конструктивная особенность привода фрезы позволяет работать с временными перегрузками
Механическое уплотнение вала грунтового насоса, не требующее сальниковой воды или
консистентной смазки.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
Якорные стрелы
Поворотное колено соединения с пульпопроводом
Установка измерения производительности
