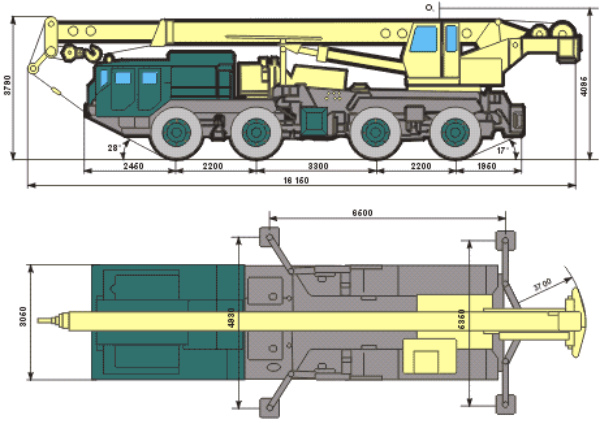

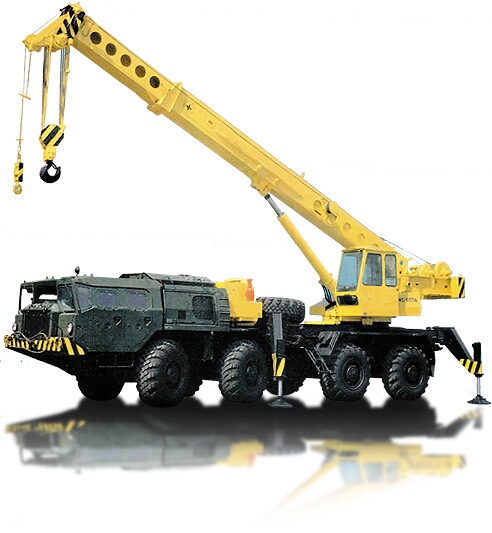

ШАССИ КРАНА
|
|
Модель:
|
6571-100, дооборудованное колесное шасси МАЗ-73131.
|
|
Тип:
|
Повышенной проходимости с колесной формулой 8х8.
|
|
Рама шасси:
|
Клепанно-сварная, состоит из двух гнутых лонжеронов Z — образного проф-иля, внутри которых по всей длине приварено по два усилителя — верхний и нижний.
|
| Грузоподъемность максимальная: |
40000 кг |
|
Рама ходовая:
|
Сварная, коробчатой конструкции.
|
|
Выносные опоры:
|
4 опоры, Х-образные, поворотные. Управление подъемом-опусканием опор — гидравлическое индивидуальное. Гидроцилиндры подъема опор оборудованы гидрозамками.
|
|
Двигатель:
|
Дизельный 12-цилиндровый Д-12А-525А жидкостного охлаждения. Мощность 386 кВт (525 л. с.) при 2000 об/мин. Максимальный крутящий момент 2208 кН при 1100-1400 об/мин. Топливный бак — 280 х 2 л.
|
|
Трансмиссия:
|
Гидротрансформатор — одноступенчатый, с переходом на режим гидромуфты и блокировкой насосного и турбинного колес. Коробка передач — планетарная, 3 передачи вперед, 1 — назад. Управление — гидравлическое через механизм золотникового типа. Раздаточная коробка — двухскоростной трехвальный редуктор с межосевым дифференциалом.
|
|
Мосты:
|
Ведущие, с центральным редуктором и двумя колесными планетарными пере-дачами, первые два моста — управляемые.
|
|
Подвеска:
|
Независимая,торсионная с двойными поперечными рычагами.
|
|
Колесы и шины:
|
Одиночные с шинами 1500 х 600 х 635, с протекторами повышенной прохо-димости, давлением 0,387 МПа, с централизованной подкачкой.
|
|
Рулевое управление:
|
Первой и второй осей с гидроусилителем.
|
|
Тормоза:
|
На всех колесах колодочные с автоматической компенсацией зазора при износе колодок, управление — пневмогидравлическое, двухконтурное. Стоя-ночный -ленточный, действующий на все мосты, механический.
|
|
Кабина водителя:
|
Две (левая и правая), двухместные, двухдверные, закрытого типа. Двери имеют откидываемые наружу стекла в специальных рамках. Сиденья расположены одно за другим. Кабины оборудованы отопителями, вентиляционными люками. В передней части кабины установлены панели с контрольно-измерительными приборами.
|
|
Электрооборудование:
|
24 В постоянного тока, 4 аккумулятора, освещение в соответствии с ГОСТ 8769-75 «Приборы внешние световые».
|
|
ПОВОРОТНАЯ ПЛАТФОРМА
|
| Рама: |
Сварная, балочно-коробочной конструкции. Опорно-поворотное устройство диаметром 1900 мм, роликовое однорядное с внутренним зацеплением, обеспечивает вращение в двух направлениях на неограниченный угол. |
| Гидросистема: |
Двухконтурная с дистанционным гидравлическим сервоуправлением. Питание системы от насосной установки силового модуля, расположенного на неповоротной части. Гидронасосы —аксиально-поршневой и шестеренчатый. Гидромоторы —аксиально-поршневые для механизмов. |
| Силовой модуль
(дизель — насосная
установка): |
Дизельный двигатель Д-144-32 с воздушным охлаждением и приводом насосов, подогреватель дизеля, глушитель, масляный бак — 350 л, гидро- и электрооборудвание, номинальная мощность 36,8 кВт (50 л. с.), крутящий момент 195 Н*м (19,9 кгс-м) при 1800 об/мин. |
| Подъем стрелы: |
Гидроцилиндр двухстороннего действия с обратным управляемым клапаном. |
| Грузовая лебедка |
С тяговым усилием 44,83 кН, с двухступенчатым цилиндрическим редуктором, встроенным в барабан, нормально-замкнутым дисковым тормозом, с приводом от двух-скоростного аксиально-поршневого гидромотора. |
| Механизм поворота: |
Аксиально-поворотный гидромотор, двухступенчатый планетарный редуктор и дисковый нормально замкнутый тормоз. |
| Кабина крановщика: |
Из стального листа с широким обзором, с обогревом, со звуко- и теплоизоляцией, с контрольно-измерительными приборами. |
| Предохранительные устройства: |
Электронный ОГП; ограничитель высоты подъема крюковых подвесок; прижимные ролики каната лебедок; ограничители сматывания каната лебедок; автоматические
тормоза для лебедок; гидрозамки; предохранительные обратные и тормозные клапаны. |
| Противовес: |
Массой 1,5 т. |
| Телескопическая стрела: |
Двухсекционная, гидрофицированная; длина стрелы от 13,2 до 18 м. |
| Вылет стрелы максимальный: |
23 м. |
| Высота подъема: |
Номинального груза — 13 м, максимального груза — 18 м. |
| Скорость подъема (опускания) груза: |
Номинальная — 3 м/мин, максимальная — 10,8 м/мин. |
| Дополнительное стреловое оборудование: |
Решетчатый удлинитель длиной 8,5 м, монтируется по продольной оси стрелы. |
