Передвижная насосная установка для горючего ПНУ 100/200М.
Предназначена для перекачивания светлых нефтепродуктов по магистральным трубопроводам на большие расстояния с возможностью автоматического регулирования режимов работы. Двигатель ЯМЗ-238Г, насос 4Н-6Х2А

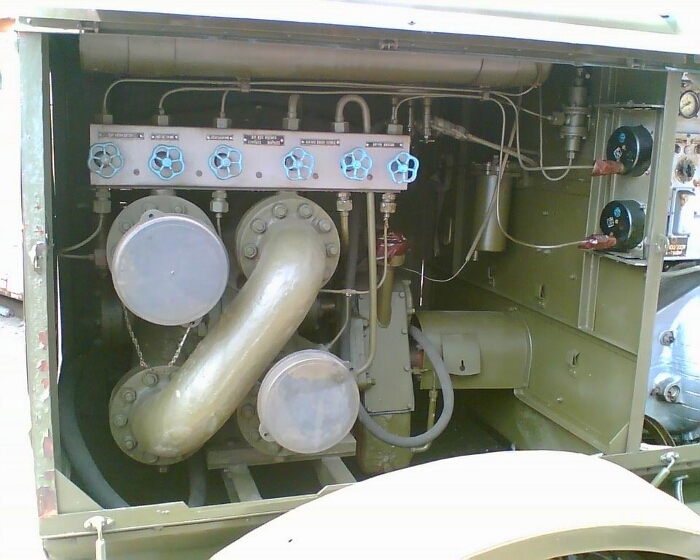

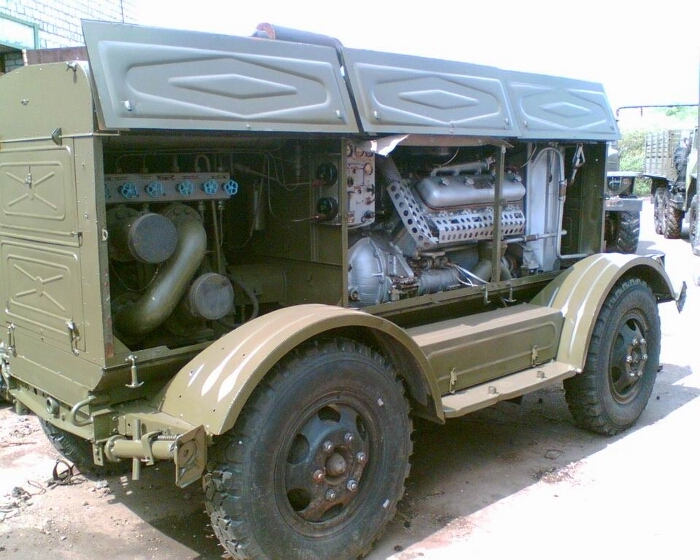

Передвижная насосная установка для горючего ПНУ 100/200М, предназначена для перекачивания светлых нефтепродуктов по полевым магистральным трубопроводам на большие расстояния с возможностью автоматического регулирования режимов работы. ПНУ представляет собой двухосный автомобильный прицеп, на котором монтируются насос с напорно-всасывающими коммуникациями, двигатель внутреннего сгорания, щитки с контрольно-измерительными приборами и элементами автоматики. Оборудование закрыто металлическим капотом, который имеет откидные щитки. На прицепе установлены также ящики для инструмента, запасных частей и принадлежностей.
Каждая насосная установка имеет редуктор ускоритель, установленный между насосами и двигателем, и регулирующую автоматику, позволяющую поддерживать заданный режим работы насосных станций полевого магистрального трубопровода.
Технические характеристики:
| Характеристика | Значение |
| Базовое шасси | Автомобильный прицеп 2-ПН-2 |
| Габаритныйе размеры, мм: | |
| - длина с дышлом | 5790 |
| - ширина | 1890 |
| - высота в походном положении | 2275 |
| Колея колес, мм | 1590 |
| Масса в походном положении, кг | 3680 |
| Дорожный просвет, мм | 305 |
| Двигатель ЯМЗ-238Г: | 4-х тактный восьмицилиндровый дизель |
| - мощность л. с | 170 |
| - частота вращения вала об/мин | 1700 |
| Насос 4Н-6Х2А | Центробежный двухступенчатый, с прифланцованным редуктором |
| Диаметр патрубков, мм: | |
| - напорного | 150 |
| - всасыващего | 150 |
| Экплуатационные данные: | |
| - подача при последовательном (параллельном) включении колес, м3/ч | 120 (240) |
| - напор при последовательном (параллельном) включении колес, м | 300 (150) |
| Количество обслуживающего персонала, чел | 1 |
| Время на развертывние (свертывание) установки тремя человеками, мин | 80 (20) |
| Расход топлива, л/ч | 35 |
| Вместимость, л: | |
| - бака для топлива | 140 |
| - системы смазки двигателя | 35 |
| - системы охлаждения (полная) | 43 |
