Мотонасосная установка для перекачки горючего МНУГ-80

Мотонасосная установка для перекачки горючего МНУГ-80 предназначена для перекачки дизельного топлива, автомобильных бензинов и топлив для реактивных двигателей.

При перекачке установка может производить фильтрацию горючего, а по окончании перекачки — освобождение напорных рукавов от остатков горючего.

С помощью установки можно обеспечить выполнение следующих основных операций:

1. Перекачку горючего из ж/д цистерн в резервуары склада или из резервуаров в ж/д цистерны.
2. Внутрискладскую перекачку.
3. Налив горючего в автоцистерны, металлические и резинотканевые резервуары и бочки или выкачку из резервуаров.
4. Заправку горючим топливных баков машин, при использовании в комплекте ПЗП.

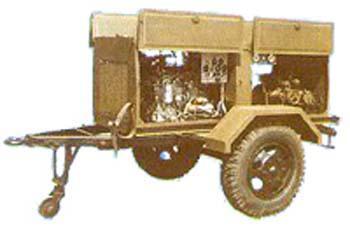

Установка смонтирована на отдельной съемной раме,закрепленной на одноосном автомобильном прицепе ТАПЗ-755В (1-АП-1,5). Под металлическим капотом в моторном отделении размещены:

• двигатель ЗМЗ-24-01 с системами обеспечения (карбюраторный, 4-цилиндровый, 4-тактный, жидкостного охлаждения), радиатор взят от автомобиля ГАЗ-52, он имеет увеличенную вместимость для обеспечения нормального теплового режима при работе двигателя в стационарных условиях);
• аккумулятор;
• приборный щит,на котором размещены: амперметр для контроля тока заряда аккумулятора, указатели температуры охлаждающей жидкости, давления масла в системе смазки двигателя и уровня топлива в баке, указатель тахометра, счетчик моточасов, кнопка включения стартера, включатели освещения, зажигания и блока защиты двигателя, сигнальные лампы аварийных режимов двигателя, розетка для переносного светильника, ручки управления жалюзями радиатора, воздушной и дроссельной заслонками карбюратора двигателя; блок защиты двигателя установлен на обратной стороне приборного щита. Блок защиты двигателя предназначен для его автоматической остановки при снижении давле-ния масла в системе смазки до 0,08 МПа и давления перекачиваемого горючего на входе в насос до 0,04-0,08 МПа.

В насосном отделении размещены:

• центробежный самовсасывающий насос СЦН-60М, обеспечивающий подачу 80 м3/ч при напоре 70 м, вакуумметрическая высота всасывания насоса 7 м вод.ст.;
• фильтр ФГН-60М, обеспечивающий тонкость очистки горючего 20 мкм при пропускной способности до 80 м3/ч;
• топливный бак вместимостью 55 л, обеспечивающий работу двигателя в течение 4,2 ч;
• трубопроводные коммуникации с запорно-регулирующей арматурой;
• приборный щит,на котором размещены: мановакуумметр, показывающий давление во всасывающей линии, и два манометра (дифференциальный манометр), показывающие давление в напорной линии и после фильтра.

По периметру прицепа приварены кронштейны для укладки напорных и всасывающих рукавов. Установка может производить перекачку и выдачу горючего через фильтр и минуя его, зачищать остатки горючего в резервуарах и трубопроводах, откачивать горючее из напорной линии МНУГ. Для удобства эксплуатации прицеп оборудован двумя откидными опорами. Передняя откидная опора имеет небольшое колесо для облегчения перемещения МНУГ на рабочей площадке.

Технические данные:
